تلعب بطانات ذراع التحكم دورًا حاسمًا في نظام تعليق السيارة. إنها ليست موصلات مرنة فحسب، بل تحدد أيضًا بشكل مباشر مسار حركة العجلة بالنسبة إلى الجسم، ومسار نقل الحمولة، والخصائص الحركية والمرنة الشاملة للمركبة. نظرًا للاختلافات في التخطيط الهيكلي والعلاقات الهندسية، فإن أنواع التعليق المختلفة تُخضع بطانات ذراع التحكم لنسب مختلفة بشكل كبير من الأحمال الطولية والجانبية والرأسية. وهذا بدوره يفرض متطلبات تصميم مختلفة بشكل واضح على الصلابة الشعاعية للجلبة، والامتثال الالتوائي، وحتى الخصائص المحورية. هذا الاختلاف هو على وجه التحديد سبب عدم كون البطانات ذات مقاس واحد يناسب الجميع: يجب على المهندسين تصميم منحنى صلابة الجلبة وسلوك التخميد والهندسة خصيصًا لنوع التعليق لتحقيق التوازن الأمثل بين المناورة وراحة الركوب والمتانة (يمكنك أيضًا الاتصال بنا لمعرفة المزيد حول جلبة ذراع التحكم VDI 6Q0407182.).

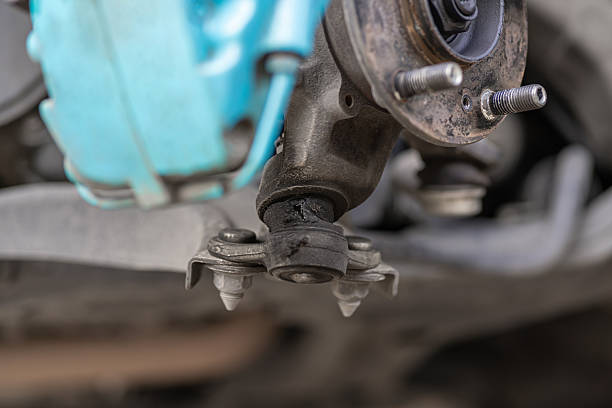

يعد نظام التعليق الانضغاطي MacPherson هو نظام التعليق المستقل الأكثر شيوعًا للمبتدئين، ويستخدم على نطاق واسع في المحاور الأمامية. السمة المميزة لها هي ذراع تحكم سفلي واحد (عادة على شكل حرف L أو A)، مع توصيل الطرف العلوي مباشرة بالجسم ومفصل التوجيه عبر دعامة مخمد بنابض. ويعني هذا التكوين أن جلبة ذراع التحكم السفلية يجب أن تحمل في نفس الوقت غالبية الأحمال الطولية والجانبية، بالإضافة إلى جزء من الأحمال الرأسية. في الاتجاه الطولي، تنتقل قوى الكبح أو التسارع بشكل أساسي من خلال ذراع التحكم السفلي إلى نقطة تثبيت الجلبة. غالبًا ما يمثل الحمل الطولي 40-60% من إجمالي الحمل - وهي أعلى نسبة - نظرًا لعدم وجود ذراع علوي لتقاسم العبء. ولذلك، يجب أن توفر الجلبة توافقًا طوليًا كافيًا لامتصاص تأثيرات الطريق، مع تجنب التشوه المفرط الذي قد يسبب تغيرات غير منضبطة في أصابع القدم. في الاتجاه الجانبي، يتم تقاسم قوى الانعطاف بين الذراع السفلي والقضيب المضاد للالتفاف، مما يجعل الصلابة الشعاعية أمرًا بالغ الأهمية: هناك حاجة إلى صلابة شعاعية أعلى لمقاومة الإزاحة الجانبية، والحفاظ على زوايا الحدبة المستقرة، ومنع التدحرج المفرط للجسم أو الانعطاف. ومع ذلك، تكون الأحمال الرأسية منخفضة نسبيًا نظرًا لأنها تتحملها الدعامة بشكل أساسي؛ هنا، تفضل البطانة درجة من الامتثال الالتوائي لاستيعاب ارتداد/ارتداد العجلة والحركة الدورانية أثناء التوجيه. الصلابة الشعاعية المفرطة تقوض الراحة؛ تزيد الصلابة الالتوائية العالية جدًا من مشكلات NVH. وبالتالي، يتم تصميم بطانات ذراع التحكم MacPherson عادةً بصلابة نصف قطرية أعلى بكثير من الصلابة الالتوائية - غالبًا بعامل من 5 إلى 10 أو أكثر - مع التركيز على الصلابة الشعاعية لتحقيق استقرار التعامل الأساسي مع ضبط الامتثال الالتوائي عبر الهياكل الهيدروليكية أو التجويفية لتعزيز عزل الاهتزاز.
يمثل نظام التعليق ذو عظم الترقوة المزدوج حلاً كلاسيكيًا عالي الأداء، يُستخدم على المحورين الأمامي والخلفي. يتميز بذراع علوي وسفلي على شكل حرف A، مما يشكل هندسة شبه متوازية الأضلاع. يتيح هذا التصميم توزيعًا أكثر توازنًا للحمل: يتم التعامل مع الأحمال الطولية (من الكبح/التسارع) بشكل أساسي عن طريق الذراع السفلي، ولكن الذراع العلوي يشترك أيضًا في جزء من الحمل، مما يقلل النسبة الطولية إلى 30-40% - أقل بكثير مما هو عليه في ماكفيرسون. تتم مقاومة الأحمال الجانبية بكفاءة بواسطة كلا الذراعين، مما يؤدي إلى توزيع قوى الانعطاف بالتساوي ويؤدي إلى انخفاض الحمل الجانبي لكل جلبة. يتم تقاسم الأحمال الرأسية بالمثل بين الذراعين العلوي والسفلي، مما يؤدي إلى مزيد من الضغط الموحد. الميزة الرئيسية لهذه الهندسة هي التحكم الدقيق في حركة العجلة، مما يزيد بشكل كبير من الطلب على الامتثال الالتوائي: يجب أن يسمح كلا الذراعين بالالتواء الزاوي الكبير أثناء حركة العجلة لتحقيق حركة متوازية مثالية وكسب الحدبة المتحكم فيه. وفي الوقت نفسه، يجب أن تظل الصلابة الشعاعية مرتفعة بشكل معتدل لمنع التشوه المرن المفرط من إزعاج معلمات المحاذاة. وبالتالي تتميز البطانات ذات عظم الترقوة المزدوج بصلابة التوائية أقل بالنسبة إلى الصلابة الشعاعية - عادةً بنسبة 1:1 إلى 1:3 - وغالبًا ما تستخدم تصميمات غير متماثلة أو البطانات الهيدروليكية لزيادة تليين الاستجابة الالتوائية مع تعزيز الصلابة الشعاعية لتحقيق الاستقرار الجانبي. يتيح ذلك أداءً فائقًا في ظل القيادة العدوانية: تحكم أفضل في الالتفاف، وسلوك أكثر ثباتًا عند أصابع القدم/الحدبة - ولكنه يتطلب أيضًا مقاومة أعلى للتعب وخصائص ديناميكية دقيقة من الجلبة.
يعد التعليق متعدد الوصلات من أكثر أنظمة التعليق المستقلة مرونة وتعقيدًا، وعادةً ما يستخدم من ثلاث إلى خمس وصلات منفصلة على المحور الخلفي (وأحيانًا تكوينات هجينة في الأمام). فهو يعين درجات مختلفة من الحرية للوصلات المخصصة - بما في ذلك أذرع التحكم العلوية، وأذرع التحكم السفلية، والأذرع الخلفية، وما إلى ذلك - لتحقيق مسارات تحميل منفصلة للغاية. عادةً ما تتم إدارة الأحمال الطولية عن طريق أذرع زائدة أو طولية مخصصة، وبالتالي فإن حصة الحمولة الطولية لجلبة ذراع التحكم هي الأقل - غالبًا ما تكون أقل من 20-30٪ - بفضل تحويل التحميل بواسطة أعضاء مستقلين. يتم توزيع الأحمال الجانبية عبر وصلات عرضية متعددة، حيث تحمل كل جلبة قوى جانبية محلية فقط، مما يؤدي إلى انخفاض نسب التحميل الفردية. يتم أيضًا مشاركة الأحمال الرأسية بين نقاط التثبيت المتعددة، مما يحافظ على انخفاض ضغوط الذروة. يسمح هذا المستوى العالي من الفصل الوظيفي لكل جلبة ذراع تحكم بأداء دور متخصص للغاية: بعض المواضع (على سبيل المثال، الذراع السفلي الأمامي أو البطانات ذات الذراع الخلفية) تعطي الأولوية للصلابة الشعاعية لمقاومة الصدمات الجانبية/الطولية والحفاظ على الدقة الهندسية؛ يتطلب البعض الآخر (على سبيل المثال، البطانات ذات الذراع العلوي أو بطانات وصلة التحكم في إصبع القدم) امتثالًا التوائيًا عاليًا للغاية للسماح بالالتواء الطبيعي للعجلة وتغيير إصبع القدم أثناء الارتداد، مما يتيح تأثيرات "التوجيه الخلفي السلبي". تختلف نسبة الصلابة الشعاعية إلى الالتوائية في الأنظمة متعددة الوصلات بشكل كبير حسب وظيفة الوصلة، حيث يفضل البعض الصلابة الشعاعية العالية، والبعض الآخر يهيمن على المرونة الالتوائية. يمنح هذا النهج "المحدد الأدوار" أنظمة التعليق متعددة الوصلات نطاق ضبط واسع بشكل استثنائي بين الراحة والتعامل، ولكنه يعني أيضًا أن تصميم البطانات يجب أن يكون مخصصًا للغاية: يمكن أن تختلف البطانات الموجودة في مواقع مختلفة في نفس السيارة بشكل كبير - حتى في تكوين المواد والبنية الداخلية.
يجبر نظام تعليق MacPherson جلبة ذراع التحكم على العمل بمثابة "رافعة لجميع المهن"، مع حصص حمل طولية وقطرية عالية، وتعتمد بشكل كبير على الصلابة الشعاعية لتحقيق الاستقرار الأساسي؛ يعمل عظم الترقوة المزدوج على تقليل عبء الجلبة من خلال مشاركة الحمل بالذراع المزدوج، مع التركيز بشكل أكبر على الامتثال الالتوائي للحصول على حركيات دقيقة؛ تعمل الوصلات المتعددة على إضفاء اللامركزية الكاملة على الأحمال، مما يؤدي إلى تعيين كل جلبة لوظيفة متخصصة حيث تختلف المتطلبات الشعاعية أو الالتوائية حسب الموضع. يفسر هذا الاختلاف الأساسي في التحميل والمتطلبات الوظيفية بشكل مباشر سبب عدم كون البطانات أجزاء عامة قابلة للتبديل. يجب على المهندسين اختيار أو تصميم كل جلبة بناءً على هندسة التعليق المحددة، وطيف الحمل، وأهداف الأداء - اتخاذ قرار بشأن إعطاء الأولوية للصلابة الشعاعية (لمقاومة التدحرج والاحتفاظ بالمحاذاة)، أو الامتثال الالتوائي (لتصفية الاهتزاز والتعبير)، أو التسوية المتوازنة - بحيث يمكن لنموذج الجلبة نفسه أن يظهر "شخصيات" مختلفة تمامًا عند تركيبه في بنيات تعليق مختلفة. مرحبًا بكم في طلب جلبة ذراع التحكم VDI 6Q0407182!
