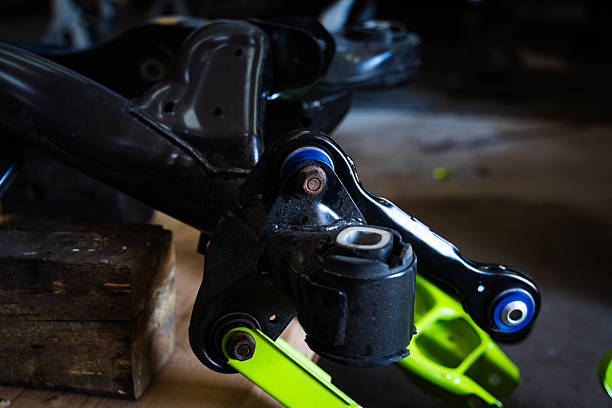

لا تتعرض بطانات ذراع التحكم في تشغيل المركبات في العالم الحقيقي لأحمال ثابتة، بل لدورات ضغط ديناميكية متكررة عالية التردد. يعد هذا التحميل الدوري هو السبب الرئيسي لحالة فشل الجلبة الأكثر شيوعًا: فشل الكلال. لقد تم التحقق من صحة الآلية الدقيقة للتعب بشكل متكرر في العديد من الأبحاث حول ميكانيكا المطاط وهندسة السيارات. في جوهرها، تنشأ عندما تتجاوز الضغوط الموضعية داخل المادة بشكل متكرر حد الاستطالة النهائي لسلاسل البوليمر المطاطية، مما يؤدي في النهاية إلى تطور لا رجعة فيه من الشقوق المجهرية إلى الفشل العياني.
المطاط، باعتباره بوليمر لزج مرن، يخضع لتفكيك السلسلة وتوجيهها وتمديدها عند تمديدها. عندما يتجاوز الإجهاد المحلي الاستطالة النهائية للمادة - عادةً في حدود 50-80% من استطالة كسر الشد، اعتمادًا على التركيبة - تتعرض سلاسل البوليمر لانزلاق أو انقسام أو تمزق موضعي لا رجعة فيه. تظهر هذه الأضرار الصغيرة في البداية على شكل فراغات صغيرة أو نوى متشققة. في ظل دورات ضغط التوتر المتكررة، يؤدي تركيز الإجهاد عند طرف الشق إلى تعزيز انتشار الشق البطيء بشكل عمودي على اتجاه الإجهاد الرئيسي. كل دورة تزيد طول الشق بشكل تدريجي؛ بمجرد تراكمها إلى حد حرج، تتجمع الشقوق الصغيرة في شقوق مرئية بالعين المجردة، مما يؤدي في النهاية إلى تمزق الجلبة أو فك الترابط أو الفقدان الكامل للوظيفة المرنة. تتبع هذه العملية قوانين نمو صدع التعب الكلاسيكية: يرتبط معدل نمو الشقوق مع نطاق عامل شدة الإجهاد عبر علاقة قانون الطاقة، ويحدد الاستطالة النهائية للمادة بشكل مباشر عتبة بدء التشقق. يؤدي الاستطالة المنخفضة أو غير المنتظمة إلى تقليل عمر الكلال.
في التطبيق المحدد لبطانات ذراع التحكم، يرتبط فشل الكلال بشكل كبير بطيف الحمل المعقد لحركة التعليق. تتشابك التأثيرات الطولية (على سبيل المثال، مطبات السرعة المتقاطعة)، وقوى الانعطاف الجانبية، والضغط العمودي (على سبيل المثال، الاصطدام بالحفر)، والالتواء (دوران الذراع أثناء التوجيه) لتكوين إجهاد متعدد المحاور. البطانات المطاطية الصلبة التقليدية في ظل هذه الظروف هي الأكثر عرضة "لتركيز الإجهاد ثلاثي المحاور" في المنطقة الوسطى: يؤدي الضغط المتكرر إلى إجهاد داخلي موضعي يتجاوز حد المادة، مما يؤدي إلى توليد شقوق داخلية صغيرة تنتشر بعد ذلك إلى الخارج، وتشكل شقوق سطحية حلقية أو شعاعية. يُظهر الاختبار أنه في ظل أطياف أحمال الطريق النموذجية (أي ما يعادل 100.000 إلى 300.000 كيلومتر من الخدمة)، غالبًا ما يكون عمر الكلال للبطانات المطاطية غير المُحسّنة محدودًا بسبب تراكم الأضرار الصغيرة الداخلية - وليس تآكل السطح.
تُظهر البطانات الهيدروليكية أوضاعًا فريدة لفشل الكلال نظرًا لتجويف السائل وبنية لوحة الفتحة. في حين أنها توفر تخميدًا عاليًا منخفض التردد وصلابة ديناميكية منخفضة عالية التردد من خلال تدفق السوائل، فإنها تقدم أيضًا حدودًا فيزيائية جديدة. تتعرض لوحة الفتحة - المصنوعة عادةً من المعدن أو البلاستيك الهندسي - بمرور الوقت لنبضات سائلة عالية الضغط والضغط المتكرر بسبب تشوه المطاط. يمكن أن يؤدي ذلك إلى تآكل موضعي أو تشويه أو حتى تشقق صغير في اللوحة. في المراحل المبكرة، يؤدي التآكل إلى إضعاف حواف الفتحة، مما يضعف تأثير الاختناق ويسبب تدهور التخميد؛ وفي الحالات الشديدة، تنكسر الصفيحة أو تنزاح، مما يؤدي إلى تسرب السوائل. تفقد البطانة وظيفتها الهيدروليكية على الفور وتعود إلى البطانة المطاطية القياسية، مع انخفاض عمر الكلال. تُظهر الحالات الواقعية أن العديد من البطانات الهيدروليكية للمركبات المتميزة تعاني من تآكل غير طبيعي للوحة الفتحة بعد 80.000 إلى 120.000 كيلومتر، وهو ما يرجع إلى التصميمات التي قللت من تقدير ضغوط نبض السائل القصوى وتركيزات الضغط المحلية أثناء ضغط المطاط - بما يتجاوز حد الكلال للمادة.
حالة نموذجية أخرى هي التآكل غير الطبيعي لمصد الصدمات (كتلة الحد). غالبًا ما تدمج بطانات ذراع التحكم حاجزًا مطاطيًا لتقييد تأرجح الذراع المفرط وتوفير التوسيد عند حدود السفر. في ظل الكبح الكامل أو ظروف الطرق الوعرة القاسية، يتحمل مصد الصدمات ضغطًا عاليًا للغاية. التأثيرات المتكررة تؤدي بسهولة إلى إجهاد الضغط. عادةً ما يكون إجهاد الضغط النهائي للمطاط أقل بكثير من استطالة الشد (لا يمكن إعادة ترتيب السلاسل الجزيئية بحرية تحت الضغط كما هو الحال في التوتر). بمجرد أن يتجاوز إجهاد الضغط المحلي 30-40%، يتشكل التجويف الداخلي والشقوق الصغيرة، والتي تنتشر بعد ذلك تحت التحميل الدوري إلى تشظي السطح أو كسر القطعة. في العديد من أنظمة التعليق الخلفية متعددة الوصلات، يصبح حاجز الصدمات أول نقطة عطل في مثل هذه الظروف، مما يتسبب في اصطدام المعدن بالمعدن، والضوضاء، والتعب المتسارع في مناطق أخرى.
يتم تحديد الحدود المادية للمتانة بشكل أساسي من خلال ثلاثة عوامل: الاستطالة النهائية للمادة، وعتبة نمو صدع التعب، وانتظام توزيع الضغط. ولتجاوز هذه الحدود، تعتمد التصاميم الحديثة عادة الاستراتيجيات التالية:
● استخدام تحليل العناصر المحدودة (FEA) للتنبؤ بدقة بذروات الانفعال المحلية تحت الأحمال متعددة المحاور، مما يضمن بقاء ذروة الانفعال أقل من 60% من الاستطالة النهائية للمادة؛
● إدخال التجاويف أو الشقوق أو الأشكال الهندسية غير المتماثلة لتجانس الإجهاد وتجنب التركيز ثلاثي المحاور؛
● استخدام مركبات مطاطية عالية الاستطالة ومنخفضة التباطؤ (على سبيل المثال، مع عوامل اقتران سيلاني أو حشوات نانوية لتحسين تجانس السلسلة)؛
● تحسين هندسة الفتحات في البطانات الهيدروليكية (على سبيل المثال، الشرائح الأكبر حجمًا، والطلاءات المقاومة للتآكل) لتقليل تأثير النبض؛
● قم بتطبيق تصميم الصلابة التدريجي أو مركبات البولي يوريثين على مصدات الصدمات لمشاركة أحمال الضغط الشديدة.
يُظهر التحقق التجريبي أن هذه التحسينات يمكنها إطالة عمر كلال الجلبة بمقدار 1-3 مرات، مما يؤدي عادةً إلى زيادة عمر الخدمة من 100000 كم إلى أكثر من 250000 كم.
وفي نهاية المطاف، فإن فشل الكلال في بطانات ذراع التحكم ليس عرضيًا، بل هو نتيجة حتمية لوصول المواد إلى حدودها المادية تحت الضغط الديناميكي المتكرر. الاستطالة النهائية، باعتبارها خاصية جوهرية للمطاط، تحدد عتبة بدء الضرر الجزئي، في حين تحدد أطياف الحمل في العالم الحقيقي، والتصميم الهيكلي، وصياغة المواد بشكل جماعي متى يتم اختراق هذه العتبة. إن فهم هذا التطور - من الجزئي إلى الكلي - يمكّن المهندسين من تحديد حدود المتانة الواقعية في مرحلة التصميم، مما يسمح للبطانات بالاقتراب من عمرها الافتراضي في بيئات الطرق المعقدة، بدلاً من التدهور قبل الأوان. مرحبًا بكم في طلب جلبة ذراع التحكم VDI 7L0407182E!
