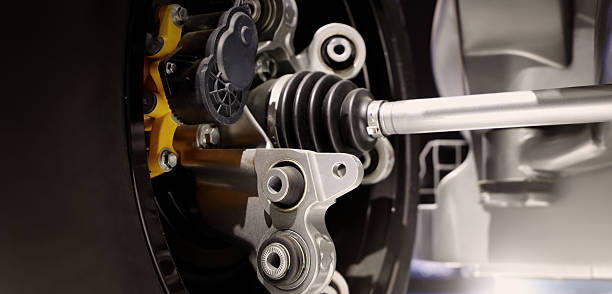

تعمل بطانات ذراع التحكم في واحدة من أكثر البيئات تطلبًا داخل نظام تعليق السيارة. إنها تخضع للتحميل المركب متعدد المحاور الذي يتضمن الضغط المحوري (مدخلات الطريق العمودية)، والقص الشعاعي (قوى الانعطاف الجانبية)، والضغوط الالتوائية (مدخلات الكبح والتسارع والتوجيه). تعد حالة الإجهاد المعقدة والمتغيرة بمرور الوقت أكثر خطورة بكثير من التحميل أحادي المحور وهي السبب الرئيسي وراء بقاء التعب هو وضع الفشل السائد لهذه المكونات طوال فترة خدمتها. تم تصميم جلبة ذراع التحكم VDI 4D0407181H خصيصًا لتحمل هذه البيئة القاسية متعددة المحاور، وتتميز بهندسة محسنة وتركيبة مطاطية متقدمة لمقاومة بدء التشقق في ظل القص والضغط والالتواء المشترك.
يبدأ النوع الأكثر شيوعًا من فشل التعب بتكوين شقوق صغيرة داخل مادة المطاط الصناعي. تظهر هذه الكسور الصغيرة في المناطق التي تشهد تراكمًا كبيرًا للضغط المحلي وتتوسع ببطء عندما تتعرض لقوى دورية مستمرة. بعد أن تبدأ، تتطور الكسور إلى تمزقات أكبر ملحوظة، مما يؤدي في النهاية إلى انخفاض في الصلابة، وزيادة الارتخاء، وتغيير محاذاة التعليق. هذا التقدم تدريجي: تنشأ شقوق صغيرة أولاً بسبب أحمال القص والشد المتكررة، ثم تندمج وتمتد على طول مسارات الإجهاد الرئيسي الأقصى أو مستويات القص.
نقاط بدء الكراك ليست تعسفية. تشير نمذجة العناصر المحدودة (FEM) بشكل موثوق إلى أن أهم تركيزات الإجهاد تنشأ في مناطق محددة:
حواف الغلاف المعدني الداخلي، حيث تؤدي التغيرات المفاجئة في الشكل الهندسي إلى اختلافات شديدة في الضغط.
الأماكن التي توجد فيها تغييرات مفاجئة في سمك المطاط، مثل زوايا أو درجات تصميم المطاط الصناعي.
المناطق المتاخمة للواجهة المعدنية المطاطية المرتبطة، خاصة عندما تتعرض لإجهاد القص والتقشير المتزامن.
في ظروف دورة التعب العالية (تتجاوز عمومًا 10⁶ دورات، المرتبطة بالعمر النموذجي للمركبات)، فإن العامل الأساسي الذي يؤثر على نمو الشقوق هو ذروة إجهاد القص. يختلف المطاط عن إجهاد الشد الموجود في المعادن، حيث يعاني المطاط من إجهاد يتأثر بشكل كبير بالقص نظرًا لأن الهياكل الجزيئية تتمدد وتتمزق عبر أسطح القص. توضح عمليات محاكاة تحليل العناصر المحدودة أن إجهاد القص الأكبر غالبًا ما يتوافق مع النقاط التي تتشكل فيها الشقوق الصغيرة في البداية، مما يعزز فكرة أن القص يعمل كآلية رئيسية في بيئات التشغيل العملية متعددة المحاور. تستخدم البطانات المصممة لتعزيز متانة الكلال استراتيجيات مختلفة في بنائها لتأجيل ظهور الشقوق وتقليل تقدمها:
تم تعديل تخطيط سمك المطاط لتقليل تركيزات الضغط العالية وإنشاء توزيع أكثر توازناً لحقول الضغط. انتقالات هندسية محسنة، مثل الشرائح أو الشطب أو التغييرات التدريجية في السُمك، لتقليل نقاط الضغط الموضعية. الإشراف الدؤوب على جودة واجهة الربط لتجنب التصفيح المبكر الذي قد يؤدي إلى إنشاء مواقع جديدة للبدء.
تعمل هذه الاستراتيجيات على تحسين عمر الكلال بشكل فعال عن طريق تقليل سعة إجهاد القص الأقصى وإبطاء معدل نمو الشقوق. من خلال دمج كل هذه المبادئ، تُظهر جلبة ذراع التحكم VDI 4D0407181H مقاومة فائقة لإجهاد الدورة العالية، وتم التحقق من صحتها من خلال ملايين الدورات في اختبار ديناميكي متعدد المحاور يكرر أحمال التعليق في العالم الحقيقي. في تطبيقات العالم الحقيقي، تُظهر البطانات المتميزة معدلات تقدم أبطأ بشكل ملحوظ عند تعرضها لنفس ظروف التحميل، مما يمكنها من تحمل ملايين الدورات مع انخفاض طفيف في الأداء. أصبح استيعاب عمليات التعب هذه وكيفية ارتباطها بإجهاد القص متعدد المحاور أمرًا ضروريًا في ابتكارات الجلبة المعاصرة. بمساعدة التحليل المتطور للعناصر المحدودة، وتقييمات المواد، والارتباطات بسيناريوهات العالم الحقيقي، يمكن للمهندسين الآن توقع حالات فشل الكلال ومعالجتها قبل وقت طويل من ظهورها، مما يؤدي إلى مكونات تعليق أكثر موثوقية ولها عمر خدمة أطول.
