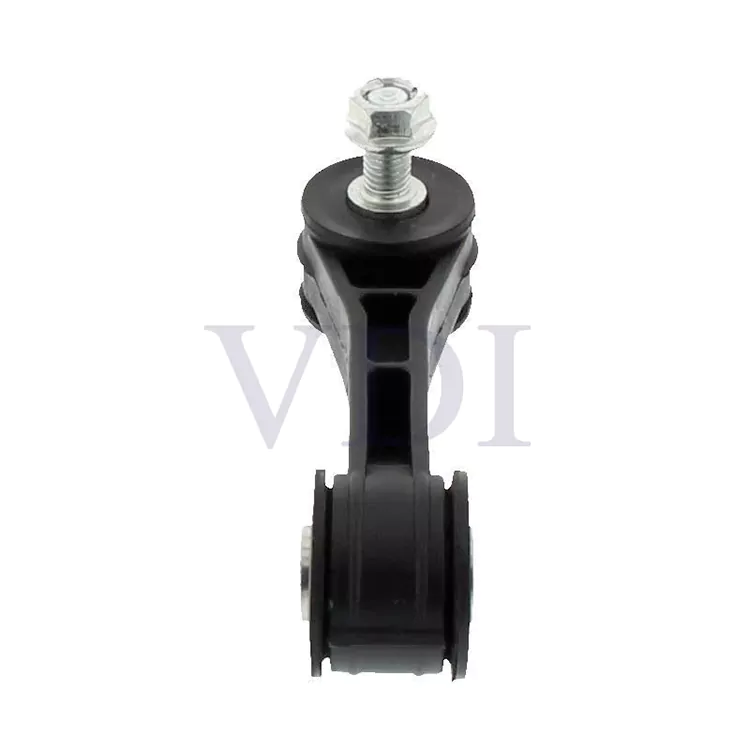

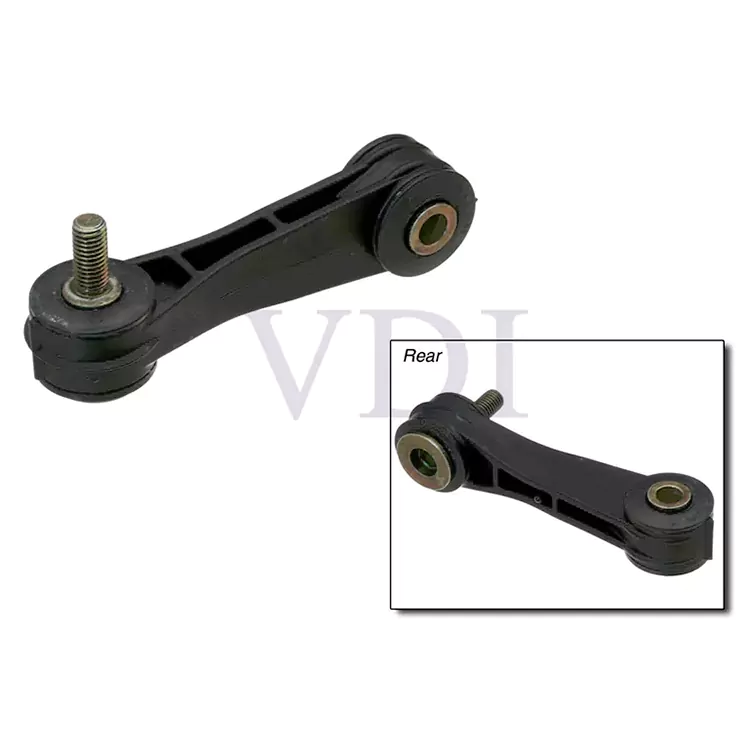

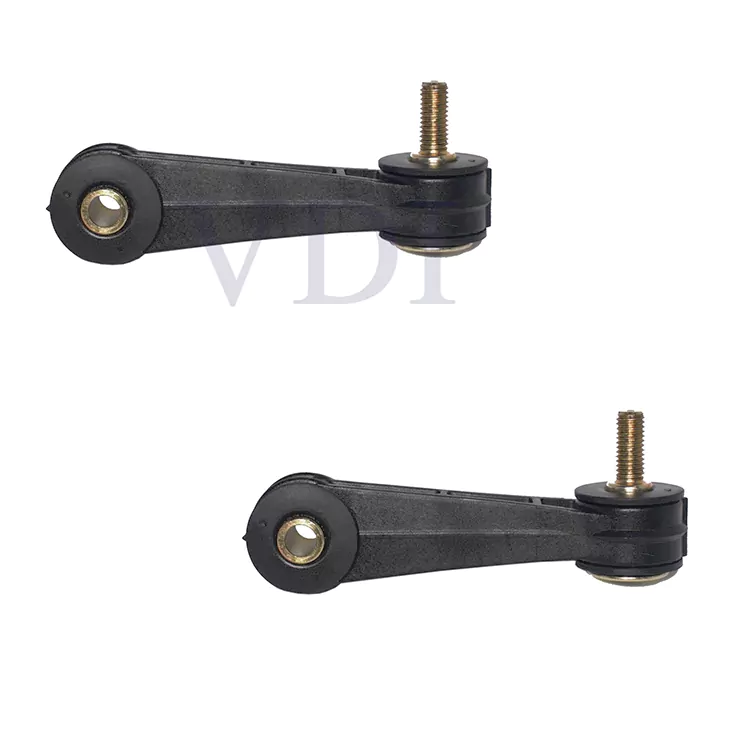

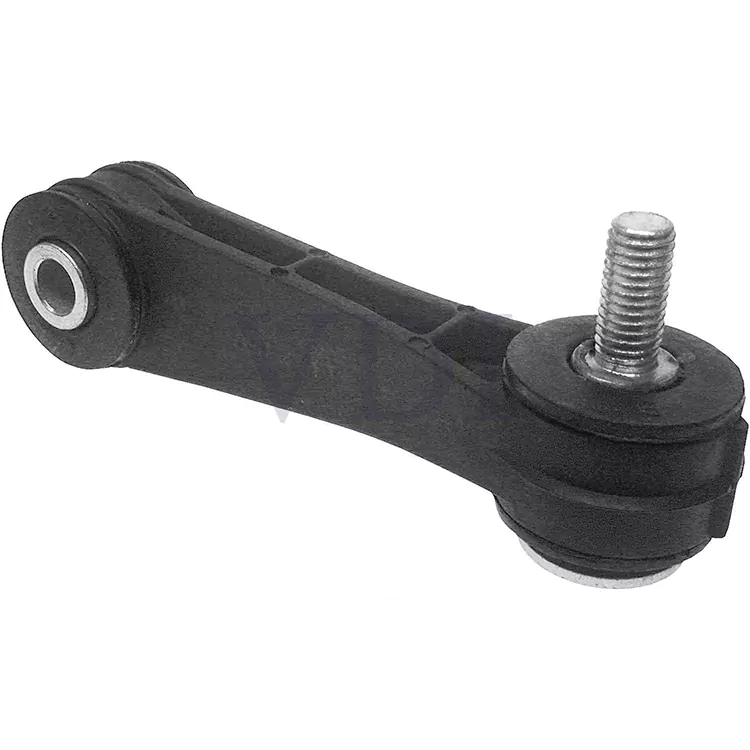

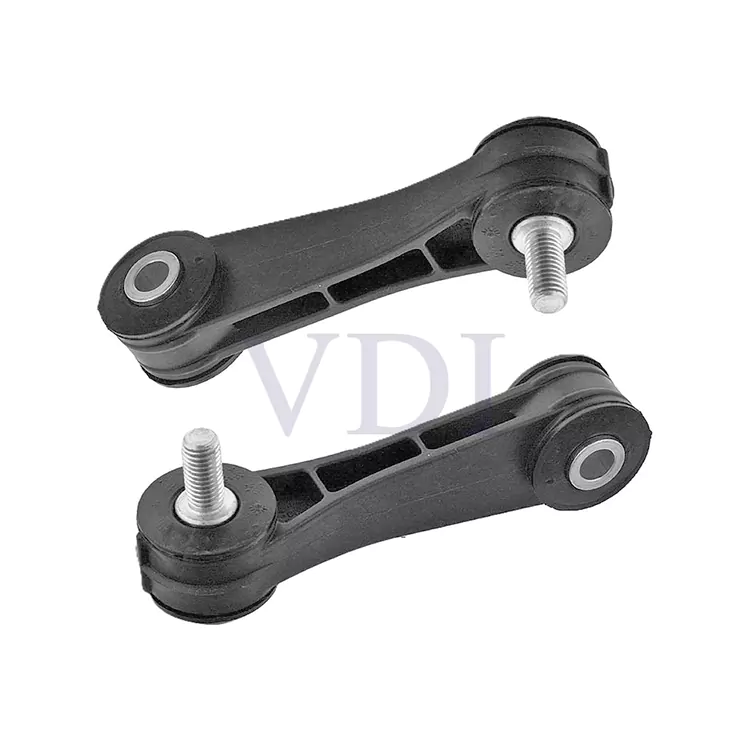

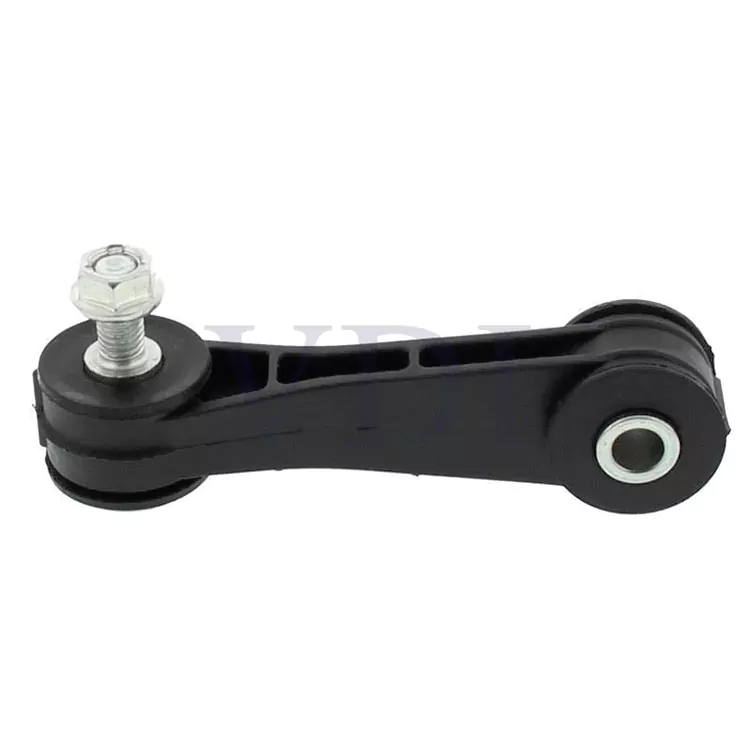

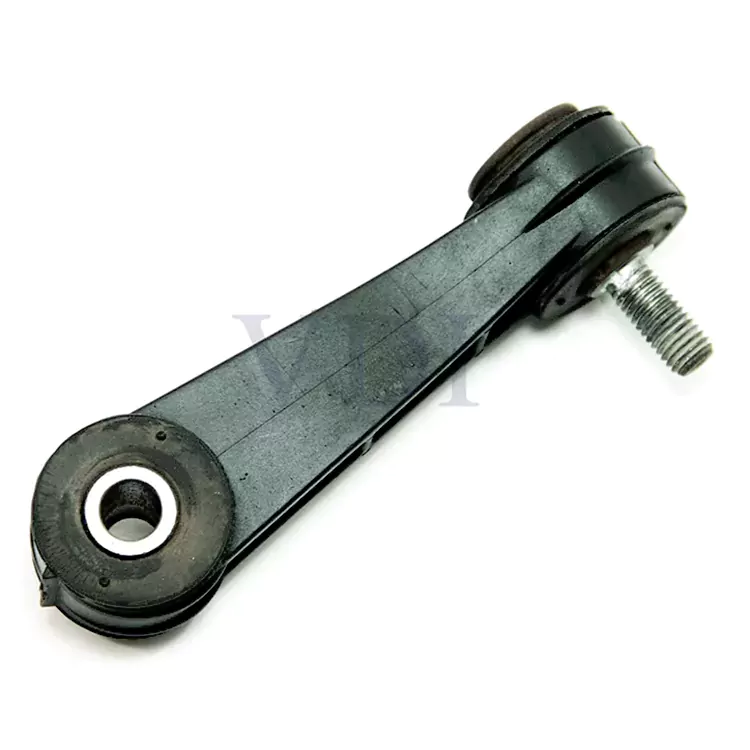

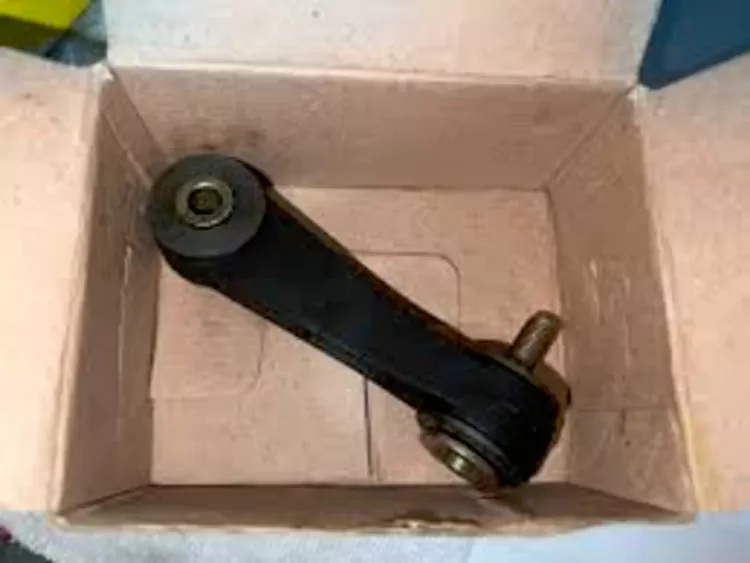

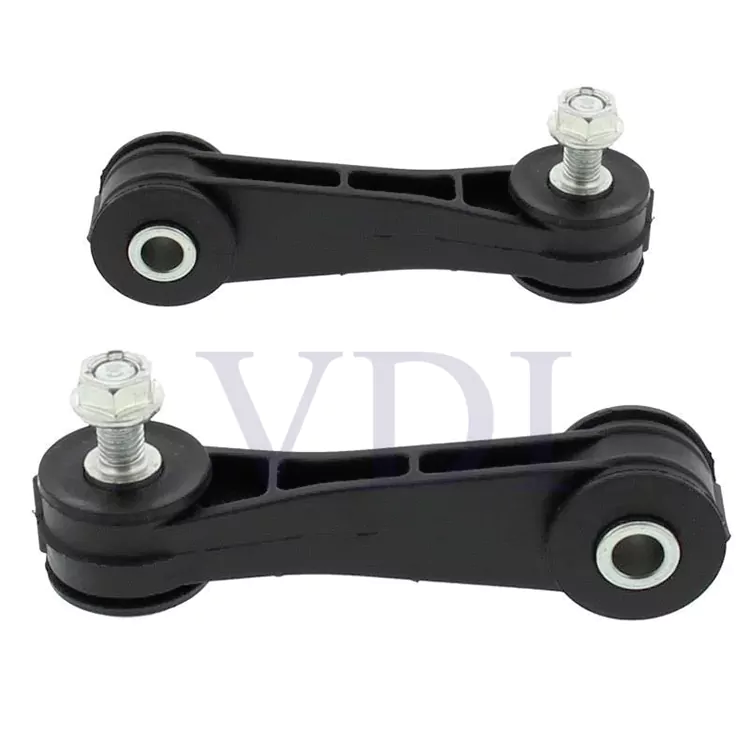

تم تصميم وصلة التثبيت VDI 1J0411315C لتقليل الضوضاء والاهتزاز، مما يضمن تجربة قيادة سلسة. فهو يقلل من تآكل الإطارات عن طريق تحسين محاذاة التعليق. بالإضافة إلى ذلك، فهو يعزز استجابة نظام التعليق، مما يوفر راحة أكبر.
استبدال رقم:
1J0 411 315 ب
1J0 411 315 ج
يصلح ل:
AUDI A3
فولكس فاجن بورا/جولف الرابع
6.معظم أخطاء التثبيت الشائعة (بيانات ضمان OEM)
سكودا اوكتافيا آي
سيات ليون/توليدو II
● تم تصميم وصلة مثبت VDI 1J0411315C لتقليل الضوضاء والاهتزاز، مما يضمن تجربة قيادة سلسة. فهو يقلل من تآكل الإطارات عن طريق تحسين محاذاة التعليق. بالإضافة إلى ذلك، فهو يعزز استجابة نظام التعليق، مما يوفر راحة أكبر.
● وهو متوافق على نطاق واسع مع موديلات السيارات المختلفة، مما يضمن تنوعًا ممتازًا.
● مع انخفاض تكاليف الصيانة، فإنه يوفر فعالية عالية من حيث التكلفة وأكثر اقتصادًا للاستخدام على المدى الطويل.
1. يقوم رابط التثبيت (المعروف أيضًا باسم رابط شريط التأرجح أو رابط الإسقاط أو رابط شريط منع التدحرج) - مثل رابط VDI Stabilizer Link 1J0411315C عالي الجودة والمستخدم على نطاق واسع - بتوصيل شريط التأرجح بذراع التحكم أو الدعامة. وتتمثل وظيفتها الرئيسية في نقل القوى الجانبية أثناء المنعطفات، وتقليل تدحرج الجسم، وتحسين ثبات التعامل، والحفاظ على اتصال الإطارات بالطريق.
الأعراض الشائعة لرابط التثبيت السيئ:
● ضجيج قعقعة أو قعقعة فوق مطبات السرعة
عزم الدوران مع تعليق العجلات
● تمايل الجسم الزائد في الزوايا
2.التحضير المسبق للتثبيت (استنادًا إلى أدلة خدمة OEM وأفضل ممارسات ASE)
حالة المركبة:
● يجب رفع السيارة على المصعد مع تعليق العجلات بالكامل بحرية (محاكاة وضع القيادة العادي)
● لا تقم مطلقًا بتوزيع عزم الدوران النهائي للمسامير أثناء تحميل نظام التعليق (العجلات على الأرض) - فهذا يؤدي إلى تحميل البطانات مسبقًا ويسبب عطلًا سريعًا
فحص الجزء:
● تأكد من صحة الأجزاء اليسرى (LH) مقابل الأجزاء اليمنى (RH) - العديد من الروابط ذات زوايا أو خاصة بالجوانب
● تحقق من عدم وجود تمزق في أحذية الغبار ومسامير الكرة للعب أو الربط
الأدوات المطلوبة:
● مفتاح ربط سداسي/ألين مناسب لتثبيت مسمار الكرة ومنعه من الدوران
● مفتاح عزم الدوران إلزامي (انظر الرسم البياني أدناه)
تفويض صانع المعدات الأصلية: تحدد معظم الشركات المصنعة "الاستبدال في أزواج" (اليسار واليمين) للحفاظ على تناسق التعليق وتوازن التعامل. يوصى بشراء VDI Stabilizer Link 1J0411315C.
3. إجراء التثبيت خطوة بخطوة (عملية عالمية - تعتمد على إرشادات Bosch وMoog وMevotech وOEM)
|
خطوة |
فعل |
النقطة الرئيسية |
|
1 |
إزالة الرابط القديم |
1. اختبار تذبذب اليد: أمسك الوصلة بالقرب من مفصل الكرة وحركها بقوة في كل الاتجاهات. |
|
2 |
تنظيف أسطح التثبيت |
قم بإزالة جميع الصدأ والأوساخ من أجل اتصال نظيف بين المعدن والمعدن |
|
3 |
تثبيت الرابط الجديد |
قم بمحاذاة كلا الطرفين يدويًا - لا تدقهما أو تجبرهما أبدًا |
|
4 |
تشديد المكسرات باليد |
مريح فقط |
|
5 |
45-55 نيوتن متر |
هام: اخفض السيارة ببطء حتى تلامس الإطارات الأرض بالكامل ويكون نظام التعليق على ارتفاع الركوب الطبيعي |
|
6 |
عزم الدوران النهائي |
قم بتطبيق عزم دوران OEM الدقيق بحركة واحدة سلسة (انظر الرسم البياني) |
القاعدة الذهبية (التي أكدتها SAE وASE):
"عزم الدوران عند ارتفاع الركوب" - يعد التثبيت باستخدام نظام التعليق عند ارتفاع الركوب العادي أهم خطوة منفردة لمنع تشققات الجلبة المبكرة وفشل الوصلة الكروية.
4. المخطط المرجعي لمواصفات عزم الدوران (المنصات المشتركة)
|
منصة المركبات |
نهاية شريط Sway (العلوي) |
ذراع التحكم / نهاية الدعامة (سفلية) |
ملحوظات |
|
جنرال موتورز / شيفروليه / فورد (FWD) |
45-55 نيوتن متر |
45-55 نيوتن متر |
صواميل ذاتية الغلق، قابلة لإعادة الاستخدام مرة واحدة |
|
فولكس فاجن / أودي (MQB وMLB Evo) |
65 نيوتن متر + 90 درجة (أو 50 نيوتن متر + 90 درجة) |
40-50 نيوتن متر (عزم الدوران فقط) |
الجزء العلوي يتطلب عزم الدوران + زاوية + صامولة جديدة |
|
فولكس فاجن/أودي أقدم (PQ35/PQ46) |
50 نيوتن · م + 90 درجة |
50 نيوتن · م + 90 درجة |
كلا الطرفين عزم الدوران + الزاوية، صواميل جديدة دائمًا |
|
تويوتا/هوندا/مازدا |
40-50 نيوتن متر |
40-50 نيوتن متر |
تحتوي بعض البراغي على خزانة خيط مطبقة مسبقًا |
|
بي ام دبليو (هيكل F & G) |
65-70 نيوتن متر |
65-70 نيوتن متر |
استبدل دائمًا صواميل جديدة ذاتية القفل |
|
مرسيدس (W205/W213 الخ) |
60 نيوتن · م + 90 درجة |
60 نيوتن متر (عزم الدوران فقط) |
يستخدم الجزء العلوي طريقة عزم الدوران + الزاوية |
هام: هذه هي القيم النموذجية فقط. يمكن للسنة ونظام الدفع (FWD/AWD) وحزمة التعليق تغيير المواصفات. تحقق دائمًا من دليل خدمة المصنع الخاص بطرازك الدقيق. يمكن أن يؤدي عزم الدوران غير الصحيح إلى فشل الارتباط وفقدان التحكم.
5. فحوصات ما بعد التثبيت
● الفحص البصري: وصلة استقرار VDI 1J0411315C خالية من التشويه، وغطاء الغبار غير مضغوط.
● اختبار الارتداد: ادفع الجسم لأعلى ولأسفل - بدون ضوضاء
● قفل التوجيه بالكامل: يجب ألا يتصل الرابط بأي أجزاء أخرى
● اختبار الطريق: قم بالقيادة فوق مطبات السرعة وانعطف في المنعطفات - تأكد من اختفاء الضوضاء واستعادة التحكم
6.معظم أخطاء التثبيت الشائعة (بيانات ضمان OEM)
|
خطأ |
نتيجة |
|
عزم الدوران مع تعليق العجلات |
الدقة وضمان الجودة: |
|
إعادة استخدام المكسرات القديمة ذاتية القفل |
الجوز يتراجع → خطر انفصال الارتباط |
|
أسطح التركيب القذرة |
اتصال ضعيف ← مسامير فضفاضة أو شقوق إجهاد |
|
إجبار الرابط على وضعه |
تطور الجسم → فشل مبكر في مفصل الكرة |
لا يعد تثبيت وصلات التثبيت بشكل صحيح مجرد تبديل لجزء ما، بل إنه يستعيد التعامل مع المصنع وسلامته. قم دائمًا بعزم الدوران عند ارتفاع الركوب، واستخدم قيم عزم الدوران الصحيحة، وقم بتركيب أجهزة جديدة تمامًا.
مرحبًا بك في اختيار أجزاء التعليق المتميزة VDI - المصممة لتدوم طويلاً.
يعد Stabilizer Link (أو Sway Bar Link) أحد مكونات التعليق المهمة التي تربط شريط التثبيت (قضيب منع التدحرج) بذراع التحكم أو مجموعة الدعامة. وتتمثل وظيفتها الأساسية في نقل القوى الجانبية أثناء الانعطاف، وتقليل تدحرج الجسم، وتحسين ثبات السيارة، والحفاظ على اتصال الإطارات بالطريق.
⚠️ عواقب الفشل: تؤثر الوصلات البالية أو التالفة على دقة التعامل ويمكن أن تساهم في ديناميكيات القيادة غير الآمنة - خاصة أثناء مناورات الطوارئ.
(حسب الإرشادات العامة لبورصة عمان وشركة OEM)
|
استخدام السيارة |
تردد التفتيش |
|
القيادة العادية (التنقل، الطريق السريع) |
كل سنتين أو 40,000 كم (25,000 ميل) |
|
الخدمة القاسية (الحفر المتكررة، الطرق الوعرة، القطر، الرطوبة العالية/التعرض للملح) |
كل سنة أو 20,000 كم (12,000 ميل) |
|
الأسطول / المركبات التجارية |
الفحص الإلزامي في كل صيانة مجدولة |
✅ أفضل الممارسات: قم دائمًا بفحص وصلات التثبيت أثناء خدمات التعليق أو المحاذاة الروتينية.
(استنادًا إلى معايير التعليق/التوجيه SAE J3016 وASE A4)
قم بإجراء فحوصات مع السيارة على المصعد، والعجلات مفرغة:
● أحذية الغبار الممزقة أو المتشققة أو المفقودة ← يؤدي التلوث إلى سرعة التآكل.
● صدأ أو تآكل أو تشوه واضح في جسم الوصلة أو مسمار الكرة.
● الفصل بين الجلبة المطاطية والجلبة المعدنية (إن أمكن).
1. اختبار تذبذب اليد: أمسك الوصلة بالقرب من مفصل الكرة وحركها بقوة في كل الاتجاهات.
أ. مقبول: الحد الأدنى/بدون حركة، مقاومة سلسة.
ب. استبدل إذا: تم الشعور أو سماع صوت عزف مفرط (> 1 مم) أو "طقطقة"/"طرقة" مسموعة.
2. التحقق من صحة اختبار الطريق: قم بالقيادة فوق مطبات السرعة أو الأسطح غير المستوية بسرعة منخفضة (10-20 ميلاً في الساعة).
أ. الأعراض: ضوضاء حادة أو "قرقعة" من نظام التعليق الأمامي أو الخلفي - تكون متناظرة عادةً (كلا الجانبين).
ب. ملاحظة: قد تحاكي الضوضاء حوامل الدعامة أو بطانات ذراع التحكم - استخدم اختبار التذبذب للعزل.
استبدل رابط التثبيت فورًا في حالة ملاحظة أي مما يلي:
● أي لعب محوري أو شعاعي في مفصل الكرة.
● صندوق الغبار التالف أو المتسرب (حتى بدون تشغيل).
● البطانات المطاطية المتشققة أو المتصلبة أو المقذوفة (على وصلات من نوع الجلبة).
● قضيب الوصلة مثني أو متآكل.
● تظهر السيارة شعورًا مفرطًا بميلان الجسم أو شعوره بالتوجيه غير المحكم والذي يرتبط بتآكل الوصلة.
تفويض صانع المعدات الأصلية: تحدد معظم الشركات المصنعة "الاستبدال في أزواج" (اليسار واليمين) للحفاظ على تناسق التعليق وتوازن التعامل. يوصى بشراء VDI Stabilizer Link 1J0411315C.
● تم تصميم وصلات التثبيت الحديثة (مثل VDI Stabilizer Link 1J0411315C) بحيث تكون محكمة الغلق بشكل دائم ولا تحتاج إلى صيانة.
● لا تحقن أبدًا الشحوم أو الزيت، فقد يؤدي ذلك إلى تمزق الحذاء أو غسل مادة التشحيم الداخلية.
● تعد روابط المثبت مكونات غير قابلة للخدمة.
● يمنع منعا باتا اللحام أو الاستقامة أو استبدال الجلبة.
● يجب تطبيق عزم الدوران النهائي فقط عندما تكون السيارة على ارتفاع الركوب الطبيعي (العجلات على الأرض، نظام التعليق محمل).
● الربط أثناء تعليق البطانات ذات التحميل المسبق، مما يتسبب في فشل مبكر (وفقًا لمعايير SAE وASE).
● اختر المنتجات التي تفي بمواصفات تصميم OEM أو تتجاوزها، مثل VDI Stabilizer Link 1J0411315C الأصلي.
● ابحث عن التوافق مع ISO/TS 16949 (إدارة الجودة) وSAE J2534 (قابلية الخدمة).
● تجنب قطع غيار ما بعد البيع ذات التكلفة المنخفضة للغاية، فسلامة الوصلة الكروية أمر بالغ الأهمية للسلامة.
تحذير السلامة (استشاري NHTSA):
"قد لا يتسبب فشل وصلة التثبيت في تعطيل السيارة بشكل فوري، ولكنه يقلل بشكل كبير من استقرار التدحرج أثناء المنعطفات أو المناورات المراوغة، مما يزيد من خطر الانقلاب - خاصة في سيارات الدفع الرباعي والشاحنات الخفيفة."
1. افحص السيارة بانتظام، خاصة في ظل ظروف القيادة القاسية.
2. قم بالتشخيص من خلال الاختبارات البدنية + اختبارات الطريق، ولا تعتمد على الضوضاء وحدها.
3. الاستبدال في أزواج، وليس جانبًا واحدًا فقط.
4. التثبيت بشكل صحيح — عزم الدوران عند ارتفاع الركوب، بدون تشحيم، وعدم إعادة استخدام الأجهزة البالية.
5. اختر أجزاء عالية الجودة - تعتمد السلامة على موثوقية الوصلة الكروية، كما هو موضح من خلال وصلة استقرار VDI 1J0411315C.
يوفر هذا الدليل إطارًا معترفًا به عالميًا وغير خاص بالمركبة من أجل الصيانة المناسبة لوصلات التثبيت. وهي مناسبة للاستخدام من قبل الموزعين ومحلات التصليح ومؤسسات التدريب والكتاب الفنيين.
إذا سمعت في أي وقت مضى ضجيجًا مزعجًا على مطبات السرعة أو لاحظت أن سيارتك تميل بقوة في الزوايا، فقد تكون روابط المثبت (وتسمى أيضًا روابط شريط التأثير أو روابط شريط منع التدحرج) هي السبب.
إذن ما هي روابط التثبيت وماذا تفعل؟
تعمل وصلات التثبيت على توصيل قضيب التأرجح بمكونات التعليق، مما يساعد على تقليل تدحرج الجسم عند دوران السيارة. وكما قال أحد ميكانيكي Reddit الأعلى تقييمًا: "قضبان التأرجح هي مكونات تحكم، وليست تعليقًا. فهي لا تؤثر على المحاذاة." هذا يعني أن الأمر كله يتعلق بالتعامل مع التوازن - وليس ارتفاع الركوب أو محاذاة العجلات - ولكنها تلعب دورًا كبيرًا في شعور سيارتك على الطريق.
لا تحتاج إلى مصعد للاشتباه في وجود مشكلة. إليك تقرير برامج التشغيل الحقيقية (وما تؤكده عمليات بحث Google):
● ضوضاء طقطقة أو طرق عند القيادة فوق الحفر أو مطبات السرعة
● صوت خشخشة أثناء المنعطفات
عزم الدوران مع تعليق العجلات
● ميل الجسم المفرط في الزوايا - وهو ما يمكن ملاحظته بشكل خاص في سيارات الدفع الرباعي والشاحنات
غالبًا ما تزداد هذه العلامات سوءًا بمرور الوقت. وعلى الرغم من أن رابط التثبيت السيئ لن يتركك عالقًا، إلا أن NHTSA تحذر من أنه يمكن أن "يقلل بشكل كبير من استقرار التدحرج أثناء مناورات المراوغة"، مما يزيد من خطر الانقلاب - خاصة في المركبات الأطول.
اختبار المعيار الذهبي؟ "اختبار التذبذب".
1. ارفع السيارة بحيث تتدلى العجلات بحرية.
2. أمسك وصلة التثبيت بالقرب من المفصل الكروي.
2. أمسك وصلة التثبيت بالقرب من المفصل الكروي.
✅ رابط جيد: ملمس قوي للغاية، بدون تشغيل أو ضوضاء.
❌ رابط غير صالح: أكثر من 1 ملم من الحركة أو صوت "طقطقة" مسموع = وقت الاستبدال.
يتخطى العديد من أصحاب الأعمال اليدوية هذا ويستمعون فقط للضوضاء - ولكن أصوات الطريق يمكن أن تحاكي حوامل الدعامة أو بطانات ذراع التحكم. تأكد دائمًا من خلال اختبار التذبذب.
حتى بعد استبدال جزء مهم عالي الجودة مثل VDI Stabilizer Link 1J0411315C، لا تزال العديد من السيارات تواجه نفس ضجيج الخشخشة بعد بضعة أسابيع. لماذا هذا؟
لأن عامل التثبيت قام بعزم الصواميل بينما كانت السيارة لا تزال في المصعد.
إليك السر الاحترافي: عزم الدوران دائمًا عند ارتفاع الركوب، مما يعني أن السيارة يجب أن تكون مستوية على الأرض، مع تحميل نظام التعليق بالكامل. يؤدي الدوران أثناء الرفع إلى تحميل البطانات مسبقًا، مما يؤدي إلى تشققها في غضون أسابيع.
تمنع هذه الخطوة الواحدة 90% من عمليات العودة، لكنها غير موجودة في معظم البرامج التعليمية على YouTube.
اتبع هذه الخطوات المدعومة من الخبراء:
1. الاستبدال في أزواج - لا تستبدل أبدًا جانبًا واحدًا فقط. تتطلب الشركة المصنعة الأصلية التماثل على كلا الجانبين (على سبيل المثال، وصلات تثبيت VDI 1J0411315C) لضمان التعامل المتوازن.
2. استخدم أجهزة جديدة - لا ينبغي أبدًا إعادة استخدام الصواميل ذاتية القفل.
3. لا تشحم الوصلة أبدًا - فوصلات التثبيت الحديثة محكمة الغلق مدى الحياة. يمكن أن تؤدي إضافة الشحوم إلى تمزق الحذاء.
4. عزم الدوران عند ارتفاع الركوب - يتم الشد النهائي فقط عندما تكون السيارة على الأرض.
5. اختر أجزاء عالية الجودة - غالبًا ما تفشل المكونات الرخيصة بسرعة. ابحث عن شهادة ISO/TS 16949 ومواصفات فئة OEM (مثل VDI Stabilizer Link 1J0411315C).
وصلات التثبيت صغيرة ولكنها مهمة. وهي لا تؤثر على المحاذاة، ولكنها تؤثر بشكل مباشر على السلامة والاستقرار والثقة في القيادة. قم بفحصها كل 25000 ميل (أو سنويًا في الظروف القاسية)، وقم بالتشخيص من خلال اختبار التذبذب، وقم دائمًا بتثبيتها بشكل صحيح.
افعل ذلك مرة واحدة بشكل صحيح، وسوف تستمتع بالتعامل المحكم في المصنع - بدون أي خبطات - لسنوات.
وصلة التثبيت 1J0411315C التي نقدمها مصنوعة من الفولاذ عالي القوة أو سبائك الألومنيوم، مما يضمن مقاومة ممتازة للتعب ومتانة طويلة الأمد. يخضع كل مكون لاختبارات صارمة قبل مغادرة المصنع، بما في ذلك اختبارات درجات الحرارة العالية ومقاومة التآكل واختبارات الحمل، لضمان أداء مستقر وموثوق في بيئات مختلفة، مما يقلل الحاجة إلى عمليات استبدال أو إصلاحات متكررة.
