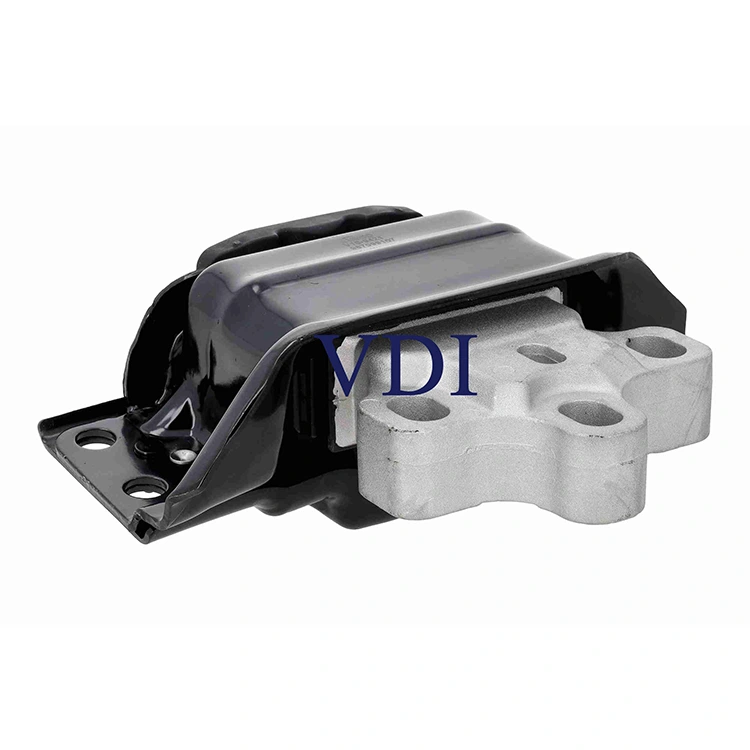

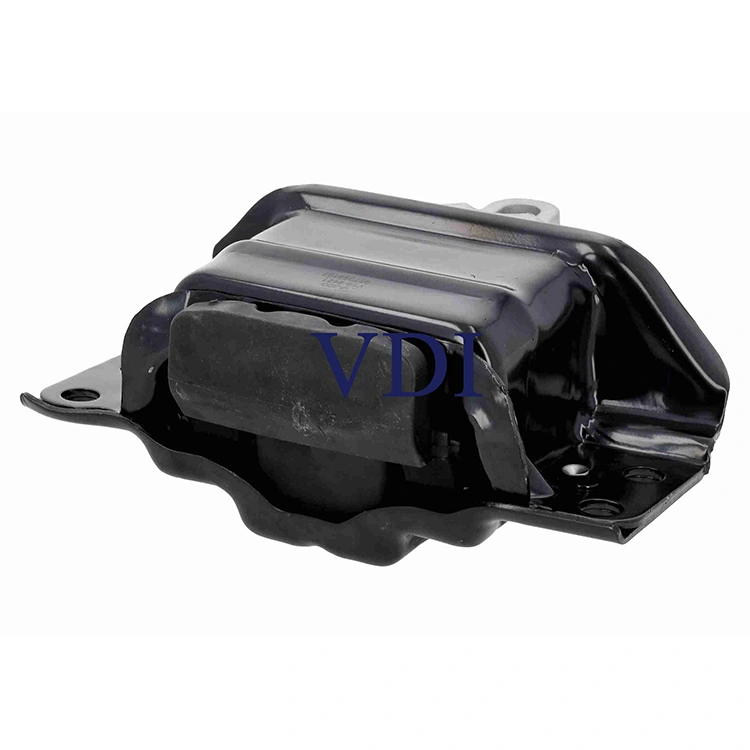

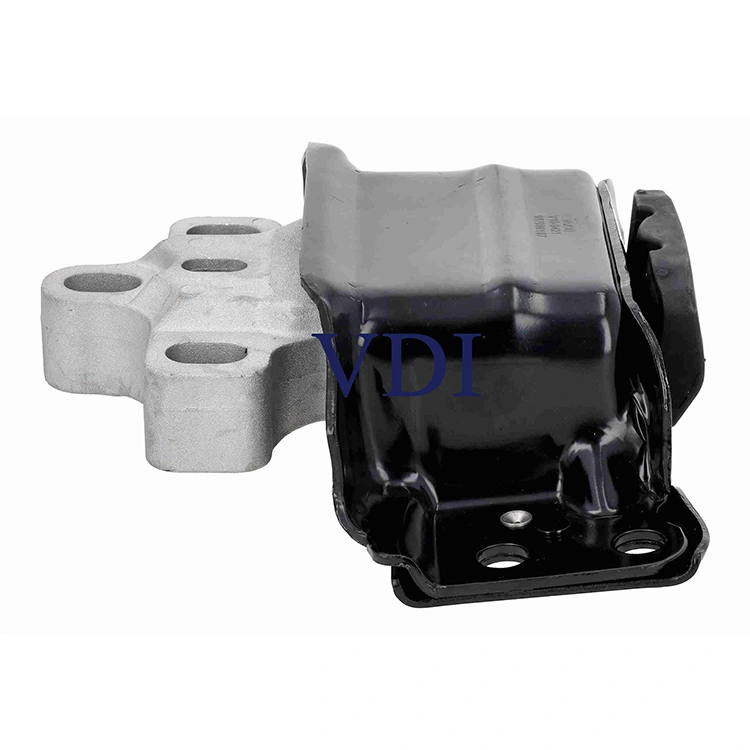

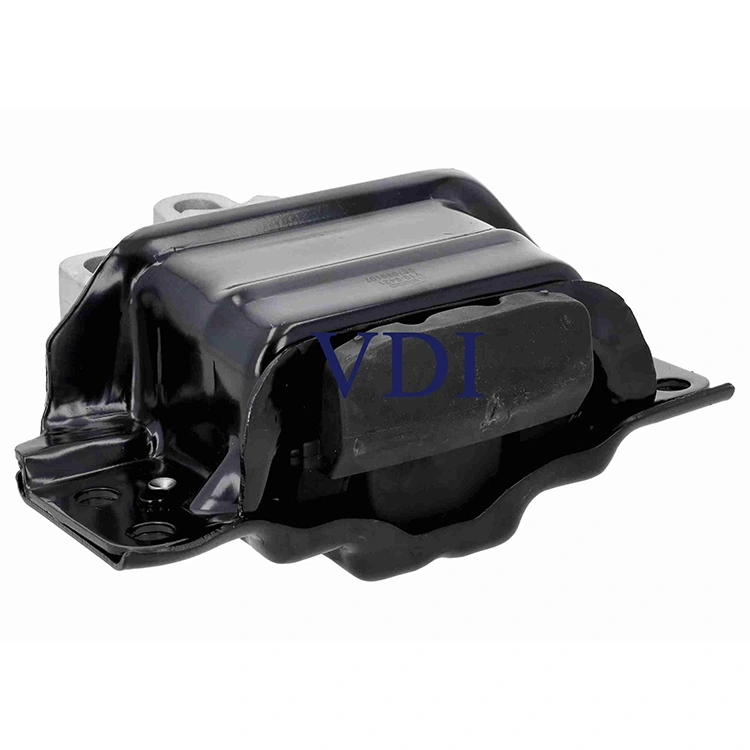

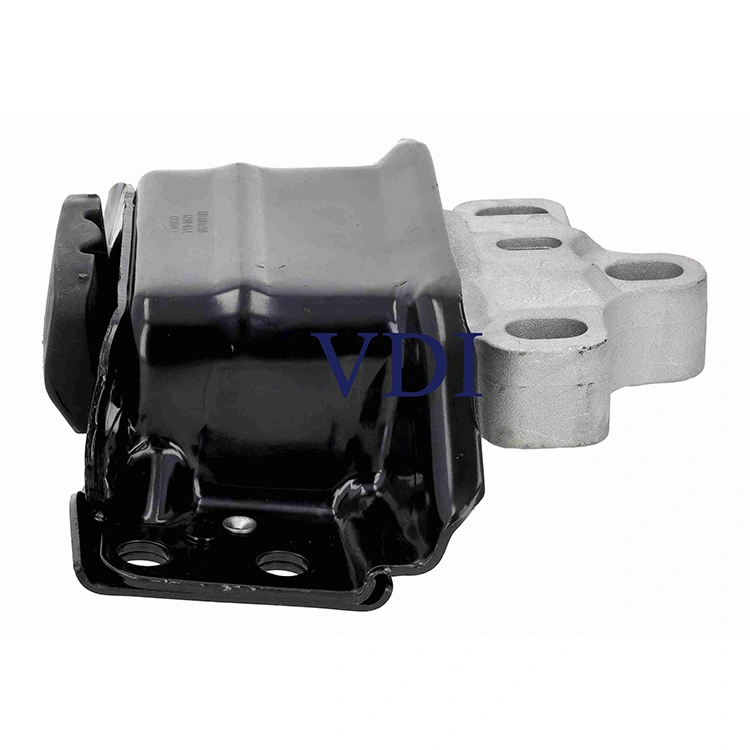

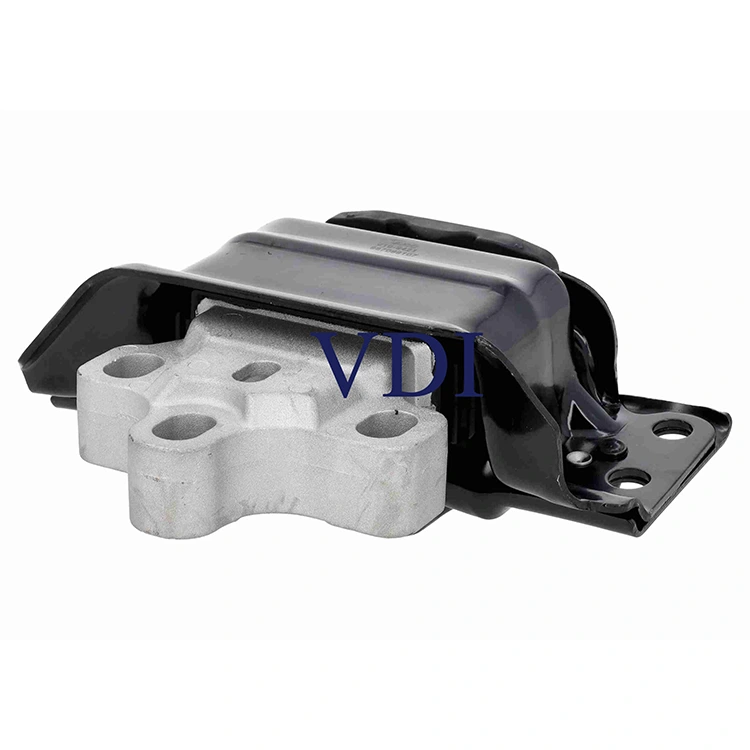

ناقل الحركة 5QA199555C

رقم الاستبدال:

5QA 199 555 م

يصلح ل:

فولكس فاجن تيغوان آر لاين 2.0 Tdi 16-20

مزايا المنتج

1. يتميز حامل ناقل الحركة 5QA199555C بطبقة مطاطية تمت معالجتها بعملية ما بعد المعالجة مما يقلل بشكل فعال من مجموعة الضغط ويطيل عمر الخدمة.

2. متوافق للغاية مع معظم موديلات المركبات السائدة مع تغطية واسعة للمنتج واستجابة سريعة لسلسلة التوريد.

3. يتجاوز عمر الكلال الديناميكي الذي تم اختباره معمليًا مليون دورة مع تدهور الأداء أقل بكثير من متوسطات الصناعة.

4. يعمل التصميم الهيكلي المحكم على منع دخول الغبار والملوثات إلى غرفة التخميد بشكل فعال، مما يضمن أداءً داخليًا متسقًا.

دليل الصيانة

1. ما هو حامل ناقل الحركة؟

حامل ناقل الحركة (يُسمى أيضًا حامل علبة التروس) عبارة عن دعامة لتخفيف الاهتزاز تعمل على تأمين ناقل الحركة إلى هيكل السيارة أو الإطار الفرعي. يتكون من مكونين رئيسيين: دعامة معدنية وجلبة مطاطية (أو بولي يوريثين) مرتبطة ببعضها البعض.

وتتمثل وظيفتاه الأساسيتان في: (1) قفل ناقل الحركة فعليًا في الموضع الصحيح للحفاظ على هندسة دقيقة لمجموعة القيادة، و(2) امتصاص الاهتزازات والصدمات الناتجة أثناء تغيير التروس والتسارع والتباطؤ - مما يمنع هذه القوى من دخول المقصورة.

تحمل معظم المركبات حاملًا واحدًا أو اثنين من حوامل ناقل الحركة. عادةً ما تحتوي السيارات ذات الدفع بالعجلات الأمامية ذات المحركات المثبتة بشكل عرضي على حامل ناقل حركة خلفي، وأحيانًا مع دعم جانبي إضافي. يعمل حامل ناقل الحركة بالتنسيق مع حوامل المحرك لدعم مجموعة نقل الحركة بأكملها.

2. أنواع حوامل ناقل الحركة

هناك ثلاثة أنواع شائعة، كل منها يناسب حالات الاستخدام المختلفة:

نصيحة الشراء: للاستخدام اليومي، اختر حاملًا مطاطيًا صلبًا يتوافق مع مواصفات المعدات الأصلية (OEM). تعمل حوامل البولي يوريثين على تحسين الشعور بالتحول ولكنها تزيد من اهتزاز المقصورة. توفر التركيبات الهيدروليكية أفضل جودة للركوب، ولكنها تتمتع ببناء أكثر تعقيدًا وعمر خدمة أقصر.

3. الأسباب الشائعة للفشل

الشيخوخة الطبيعية (الأكثر شيوعًا)

يتأكسد المطاط ويتحلل مع مرور الوقت. إلى جانب حمل الاهتزاز المستمر لنظام نقل الحركة، تبدأ معظم التركيبات في التدهور بين 60.000 و100.000 ميل (حوالي 100.000 إلى 160.000 كيلومتر). يؤدي القرب من نظام العادم إلى تسريع تدهور المطاط من خلال التعرض المستمر للحرارة.

الاصطدام أو التأثير

حتى الاصطدام البسيط بالواجهة الأمامية أو التأثيرات المتكررة من الحفر والأرصفة يمكن أن يؤدي إلى الإضرار بالسلامة الهيكلية للتركيب - دون أي تشقق خارجي مرئي. قد تنفصل الرابطة المعدنية والمطاطية داخليًا. أي تأثير كبير يتطلب فحص التركيب.

التثبيت غير السليم

بعد إعادة بناء ناقل الحركة أو استبداله، يؤدي التثبيت غير الصحيح أو المحاذاة غير الصحيحة إلى إنشاء تركيزات ضغط موضعية، مما يؤدي إلى تقصير عمر الخدمة بشكل كبير. يعد هذا مجالًا رئيسيًا للتحقق من المركبات ذات تاريخ الخدمة غير الواضح.

تآكل

المركبات التي تعمل في البيئات الثلجية أو المالحة أو الساحلية تكون عرضة لتآكل الأقواس المعدنية. يؤدي الصدأ إلى إضعاف السلامة الهيكلية للتركيب تدريجيًا. يجب على المالكين في المناطق الشمالية أو الساحلية فحص التركيبات بحثًا عن التآكل عند كل فترة خدمة.

ملاحظة: عند فشل أحد حوامل المحرك، ينتقل حمله إلى حامل ناقل الحركة، مما يؤدي إلى تسريع تآكله. قم دائمًا بفحص حامل ناقل الحركة عند استبدال حوامل المحرك.

4. التعرف على الأعراض

يتم سرد الأعراض التالية حسب تكرارها وشدتها. كلما زادت الأعراض، كلما زاد تدهور الجبل.

لا تتأخر في الاستبدال: يؤدي الاستمرار في القيادة مع فشل التركيب إلى تآكل سريع لمحاور السيرة الذاتية، وأختام ناقل الحركة، وخطوط سائل التبريد، وأحزمة الأسلاك. يمكن أن تبلغ تكلفة هذه الإصلاحات الثانوية عدة أضعاف تكلفة استبدال التركيب في الوقت المناسب.

5. إجراءات التفتيش

تتبع الخطوات التالية الممارسة التشخيصية المهنية. يمكن استخدامها للتقييم الذاتي الأولي، ولكن يجب تأكيد التشخيص النهائي بواسطة فني مؤهل.

الخطوة 1 - الفحص البصري (لا يتطلب الرفع)

افتح غطاء المحرك ولاحظ وضع ناقل الحركة والمحرك. ابحث عن البطانات المائلة أو المترهلة أو المطاطية التي بها شقوق أو انفصال أو انفصال عن المعدن. بالنسبة للتركيبات الهيدروليكية، يشير أي تسرب للسوائل إلى الفشل.

الخطوة 2 - الاختبار البصري الديناميكي (مطلوب مساعد)

أوقف سيارتك على أرض مستوية مع تعشيق فرامل الانتظار. اطلب من أحد المساعدين أن يمسك الفرامل بقوة ويقوم بتدوير ناقل الحركة بين P/N والقيادة، ثم الرجوع للخلف، عدة مرات. راقب من حجرة المحرك الحركة المفرطة لمجموعة نقل الحركة. المرن البسيط أمر طبيعي. يشير الترنح الكبير أو الضرب المسموع إلى فشل التثبيت.

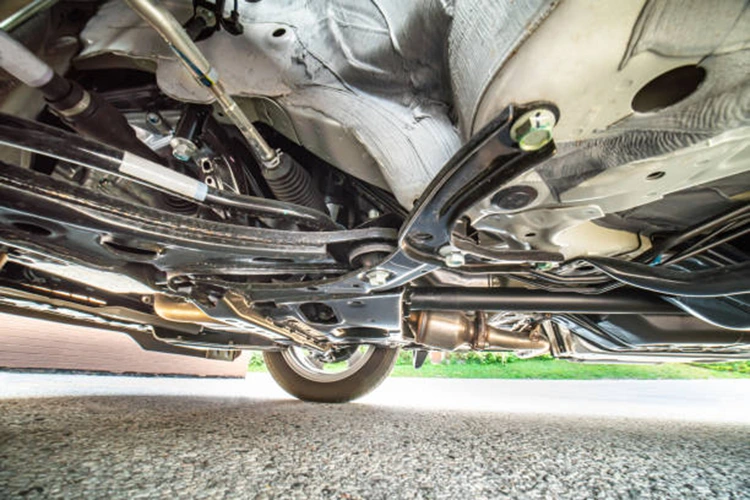

الخطوة 3 - فحص الهيكل السفلي (يتطلب الرفع)

رفع السيارة بأمان وتأمينها. افحص حامل ناقل الحركة من الأسفل. افحص المطاط للتأكد من عدم وجود تشققات أو انقسام أو انفصال كامل عن الدعامة المعدنية. إذا تم فصل المطاط بالكامل، فيجب استبدال الحامل على الفور.

الخطوة 4 - اختبار شريط الحدق (يوصى به من قبل المتخصصين)

مع إيقاف تشغيل المحرك ودعم السيارة بأمان، استخدم قضيب رفع لرفع ناقل الحركة برفق. يوفر التركيب الصحي مقاومة ثابتة مع عدم وجود حركة تقريبًا. إذا تحول ناقل الحركة بسهولة تحت ضوء التحديق، فقد فشل التثبيت. تأكد من وجود مقبس نقل أو دعامة قبل تنفيذ هذه الخطوة.

6. مرجع تكلفة الاستبدال

تم تجميع الأرقام أدناه من منصات إصلاح متعددة وحالات واقعية. تختلف التكاليف الفعلية حسب نوع السيارة والمنطقة والعلامة التجارية لقطع الغيار.

تحمل العلامات التجارية الفاخرة (BMW، وMercedes-Benz، وPorsche، وما إلى ذلك) تكاليف قطع غيار وعمالة أعلى بكثير - حيث يمكن أن يتجاوز إجمالي الإصلاحات 800 دولار أمريكي. تتطلب مركبات الدفع الرباعي والدفع الرباعي عادة وقت عمل إضافي بنسبة 50% بسبب التعقيد الهيكلي. مرحبًا بكم في طلب ناقل الحركة VDI Mount5QA199555C.

جدوى DIY

يعد الاستبدال في متناول اليد من الناحية الفنية للميكانيكيين المنزليين ذوي الخبرة، ولكنه يتضمن اعتبارات مهمة تتعلق بالسلامة:

يجب أن يحمل الرافعة الهيدروليكية أو دعامة ناقل الحركة ناقل الحركة قبل فك الحامل القديم

تتطلب بعض المركبات إزالة الإطار الفرعي للوصول إلى الحامل، مما يؤدي إلى زيادة النطاق بشكل كبير

يجب أن تتم محاذاة الحامل البديل بدقة؛ المحاذاة غير الصحيحة تسبب اهتزازًا جديدًا

يجب اتباع مواصفات عزم الدوران الواردة في دليل خدمة OEM لجميع أدوات التثبيت

7. نصائح الصيانة

حوامل ناقل الحركة هي مكونات قابلة للاستهلاك. يمكن لعادات القيادة الجيدة والفحص الدوري أن يطيل عمر الخدمة بشكل مفيد.

8. الأسئلة الشائعة

س: هل يمكنني الاستمرار في القيادة مع حامل ناقل الحركة السيئ؟

تعتبر المسافات القصيرة للوصول إلى المتجر مقبولة بشكل عام، ولكن لا يوصى بالقيادة المستمرة. يسمح التثبيت الفاشل بحركة ناقل الحركة المفرطة التي تعمل على تسريع تآكل محاور السيرة الذاتية، وأختام عمود الخرج، وخطوط التبريد - وهي إصلاحات ثانوية يمكن أن تكلف عدة مرات أكثر من استبدال التركيب في الوقت المناسب.

س: هل يجب علي استبدال حوامل المحرك وحامل ناقل الحركة في نفس الوقت؟

ليس بالضرورة، ولكن المركبات ذات العمر والأميال المماثلة عادة ما تكون بها حوامل في حالات تآكل مماثلة. يوصي العديد من الفنيين باستبدالهما معًا لحفظ عملية التفكيك الثانية، ولتجنب زيارة العودة بفاصل زمني قصير عند فشل عملية التثبيت التالية.

س: لم يتحسن الاهتزاز بعد الاستبدال — لماذا؟

يشير الاهتزاز بعد الاستبدال عادةً إلى: تآكل حوامل المحرك الأخرى أيضًا؛ لم تتم محاذاة الحامل الجديد بدقة أثناء التثبيت؛ أو أن مصدر الاهتزاز لا علاقة له (اختلال الإشعال، الإطارات غير المتوازنة، البطانات المعلقة البالية). اطلب فحصًا كاملاً لتركيب مجموعة نقل الحركة من الفني.

ضمان الجودة:

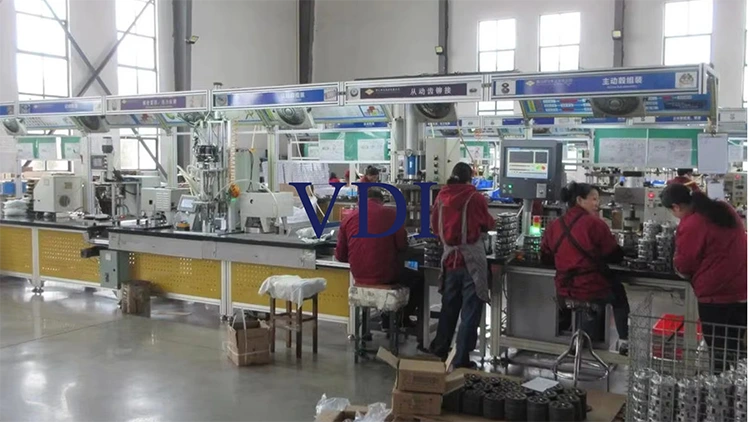

يتم تصنيع حامل ناقل الحركة 5QA199555C الخاص بنا وفقًا لنظام إدارة جودة السيارات المعتمد IATF 16949، مما يضمن رقابة صارمة على كل مرحلة - بدءًا من مصادر المواد الخام وحتى التسليم النهائي. مدعومًا بمختبر اختبار داخلي متوافق مع ISO/IEC 17025، نضمن التحقق من الأداء المتسق والموثوق. نخضع أيضًا لعمليات تدقيق منتظمة من قبل العملاء ومؤسسات الطرف الثالث لتحسين عمليات الجودة لدينا بشكل مستمر وتلبية معايير OEM العالمية.
